Ground plane antenne calculator

DIY 1/4 golf antenne met onze ground plane antenne calculator

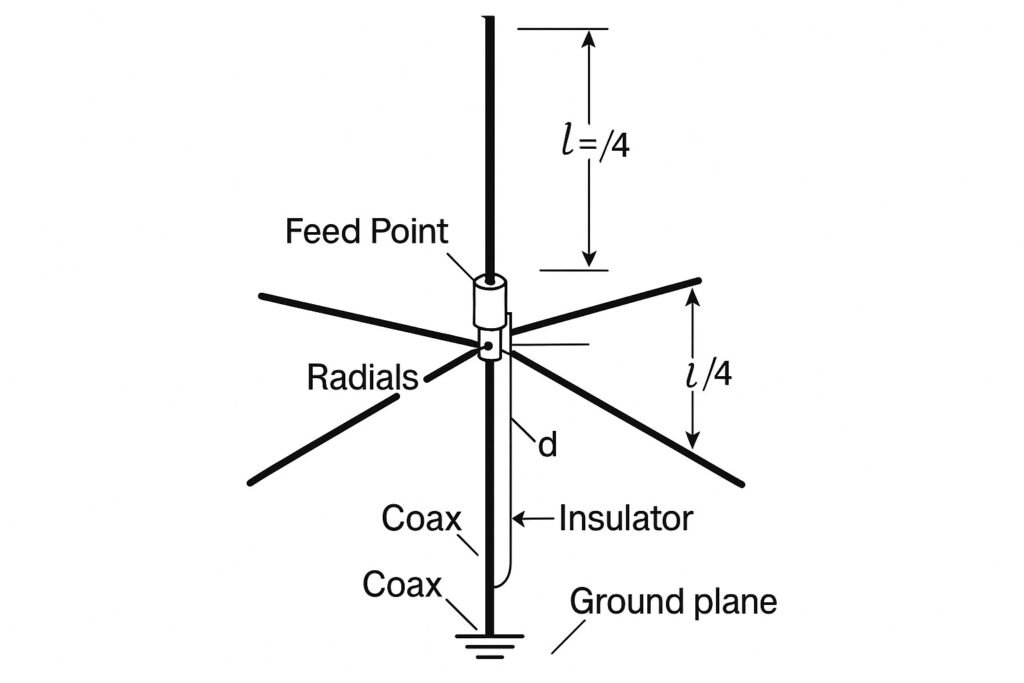

Het maken van een kwart-golf ground plane antenne is echt een makkie. Bereken eerst met onze ground plane antenne calculator de juiste maten. Daarna volgt het in elkaar zetten: je hebt een verticale straler die omringd wordt door een grondvlak van twee of vier draden die naar beneden gebogen zijn om de aanpassing juist te maken.

Afmetingen en materialen:

Voor de afmetingen gebruik je natuurlijk onze ground plane antenne calculator. Voor de elementen kun je eigenlijk elke draadsoort gebruiken.

Aanbeveling voor draad:

Persoonlijk gebruik ik altijd standaard 14-gauge massieve koperdraad. Deze kun je gemakkelijk bij de bouwmarkt halen, hij is lekker stijf genoeg om mee te werken en solderen gaat ook goed. Of de draad geïsoleerd is of niet maakt eigenlijk niets uit – kaal of geïsoleerd, beide werken prima. Geïsoleerd is beter voor buitengebruik maar dit is eigenlijk een projectje voor binnen.

Het enige “speciale” onderdeel: Je hebt alleen een vrouwelijke chassis/paneel soldeerconnector nodig die je moet bestellen (of ergens vandaan halen). Ik gebruik tegenwoordig alleen nog maar N-connectoren voor antennebouw – ze zijn veel groter dan SMA-connectoren, wat het solderen een stuk gemakkelijker maakt, vooral met een dikke soldeerbout en niet al te behendigde vingers.

Connector waarschuwing: Vermijd UHF-connectoren (PL-259/SO-239) ten koste van alles – boven de 100 MHz verliezen ze veel te veel signaal om bruikbaar te zijn!
