Dipool antenne calculator
Een eenvoudige dipoolantenne bouwen met onze dipool antenne calculator
Voor het maken van een simpele dipoolantenne kun je draad gebruiken van 16 AWG tot 12 AWG. Hoe dikker de draad, hoe breder je bandbreedte wordt. Een rvs of aluminium staaf is nog beter.
Wat heb je nodig:
Om te beginnen natuurlijk de dipool antenne calculator. De antenne wordt gevoed met een 50 Ohm coaxkabel (75 Ohm kan in pricipe ook maar is niet gewenst, zeker niet om te zenden) van vrijwel elke lengte, maar je hebt wel een balun nodig. Zet een 1:1 balun aan het antenne-uiteinde van je voedingskabel.
Waarom een balun?
Die balun zorgt ervoor dat je gebalanceerde dipool antenne netjes aansluit op de ongebalanceerde coaxkabel. Het houdt ook storende antennestromen weg van je voedingskabel en helpt om ongewenste RF (radiofrequentie) uit je radiohok te weren.
Belangrijk bij ferriet baluns:
Als je een ferriet balun gebruikt, zorg er dan voor dat deze minimaal twee keer je werkelijke vermogen (bij zenden) aankan. Anders gaat hij oververhitten, en dat wil je niet! Dit helpt ook om problemen te voorkomen wanneer je de antenne gebruikt op andere frequenties dan waarvoor hij oorspronkelijk ontworpen was. Bij alleen ontvangst is dit probleem niet aan de orde.
📡 Dipool Antenne Calculator
Bereken de perfecte afmetingen voor uw dipool antenne
📐 Berekende Afmetingen
💡 Bouw Tips:
- Gebruik 2% kortere draad voor isolatie-effecten
- Hang de antenne minimaal ¼λ boven de grond
- Houd de antenne weg van metalen objecten
- Gebruik balun voor betere prestaties
Let op:
De berekeningen zijn bij benadering, dus mogelijk moet je de lengte nog wat bijstellen. De afmetingen kunnen licht veranderen door verschillen in antennehoogte en geleidbaarheid van de grond… en houd de antenne altijd uit de buurt van hoogspanningsleidingen!

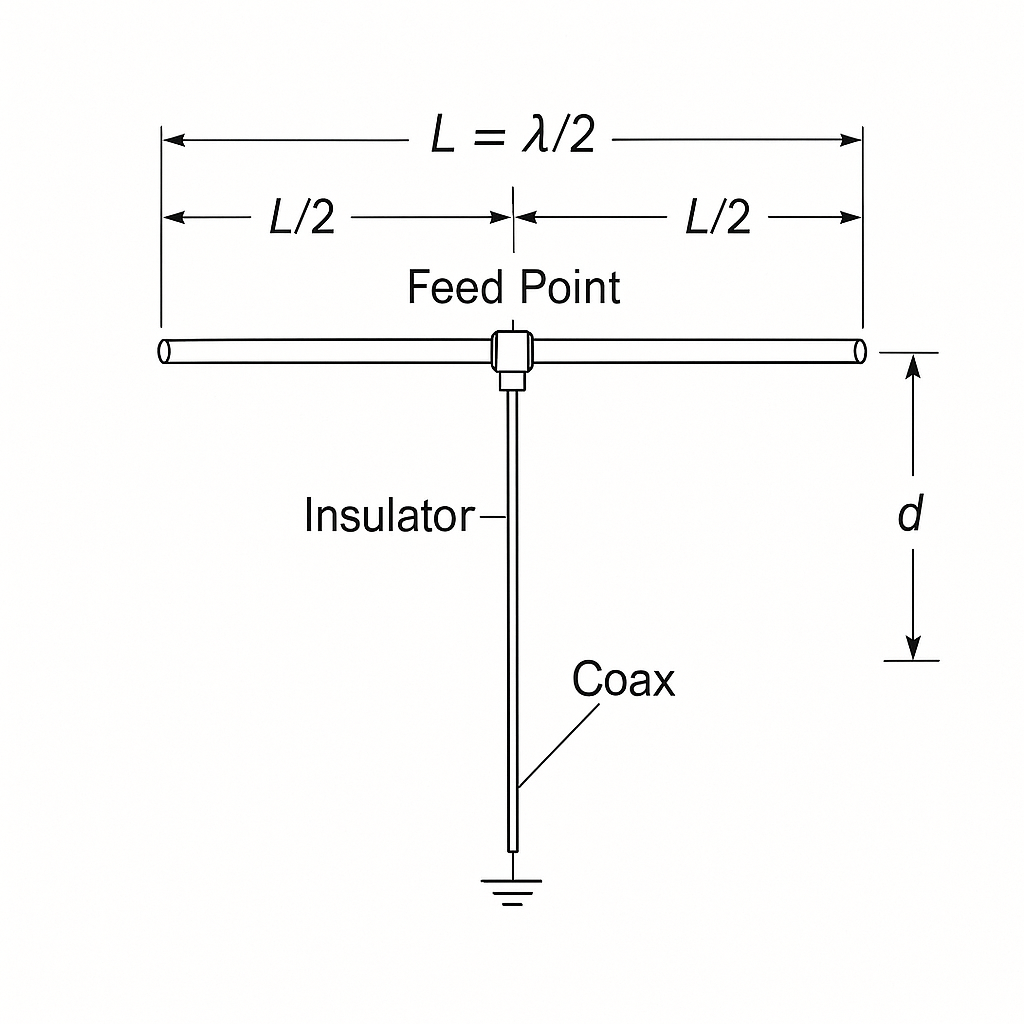

◊ Totale lengte (L): λ/2 (bij frequentie f is L ≈ 150 / f [m]; bij 100 MHz → 1,5 m).
◊ Elke arm: L/2, symmetrisch rondom het feed point.
◊ Elementdiameter (d): typisch 0,001…0,01 λ (bij λ=3 m → d≈3…30 mm).
◊ Feed point: centraal, met balun/isolator voor symmetrische voeding.
◊ Coax-aansluiting: 50 Ω coax via isolator naar het midden.
◊ Dimensioneringslijnen: pijl- en lijnsymbolen met labels “L=λ/2”, “L/2” en “d”.
◊ Labels: Feed Point, Insulator, Coax, Ground.
